根據大顆粒通過條件，渣漿泵壓水室制造成半螺旋形或者略呈螺旋形的環狀壓水室。壓水室小斷面，即隔舌和葉輪之間的斷面，應該具有這樣大的尺寸，即能使通過葉輪的大顆粒無阻礙地通過壓水室。由非金屬建筑材料研究所進行的試驗得到隔舌和葉輪之間距離減小(小于抽送的固體顆粒尺寸)，將導致固體顆�？ㄔ谌~輪和壓水室之間，產生沖擊負荷，使隔舌斷面壓水室壁面磨損增加。

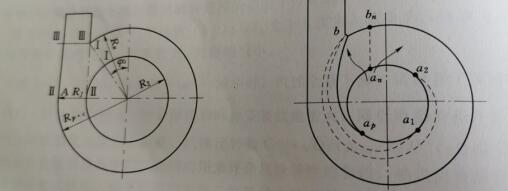

左圖：渣漿泵壓水室示意圖
   右圖：液體在壓水室內流動圖

　　典型渣漿泵壓水室示意圖見左圖。垂直擴散管(壓力短管)軸線的壓水室斷面Ⅱ-Ⅱ,一般稱為計算斷面，在擴散管人口斷面Ⅲ一Ⅲ 稱為喉部斷面，斷面I- I 稱為隔舌斷面。在壓水室內流動的液體，一部分流向擴散管喉部，一部分流向隔舌斷面。在壓水室內形成的這兩股液流，可以用表面來劃分，在壓水室入口開始，這個表面在隔舌處結束(點b)。
